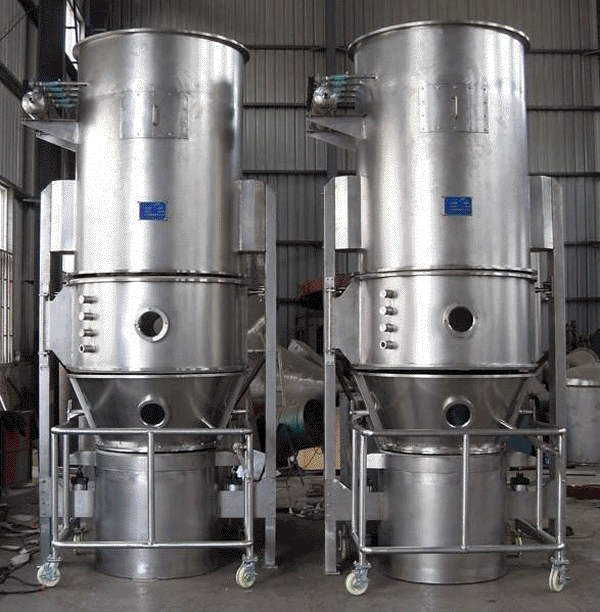

PGL型噴霧干燥制粒機

作者：admin 發布時間：2020-08-14 16:29 瀏覽次數 :

　　工作原理

　　PGL型噴霧干燥制粒機將一定的粉體物料放入流化床內作為晶種，液態物料經泵送至噴嘴霧化器，首先與噴霧用高溫空氣瞬間除去部分水份，殘余水份則在底部流化床低溫干燥完成，并同時成粒。

　　設備特點

　　PGL型噴霧干燥制粒機集噴霧干燥、流化制粒于一體，實現液態物料一步法制粒；

　　PGL型噴霧干燥制粒機采用噴霧工藝，特別適用微輔料，熱敏性物料，功效比FL沸騰制粒機高1—2倍；

　　產品終水份可達0.1％，配備返粉裝置，成粒率≥95％，可制0.2-2mm顆粒；

　　PGL型噴霧干燥制粒機改進設計的內混式多流體霧化器，可處理浸膏比重達1.3g／cm3。

　　應用范圍

　　制藥工業：片劑、沖劑、膠囊劑顆粒：低糖、無糖的中成藥顆粒；

　　食品：可可、咖啡、奶粉、顆粒果汁、調味品等；

　　其它行業：農藥、飼料、化肥、顏料、染料等。

　　技術參數

項目		單位機型	PGL-3B	PGL-5B	PGL-10B	PGL-20B	PGL-30B	PGL-80B	PGL-120B
流浸膏	最小	kg/h	2	4	5	10	20	40	55
流浸膏	最大	kg/h	4	6	15	30	40	100	140
沸騰能力	最小	kg/批	2	6	10	30	60	100	150
沸騰能力	最大	kg/批	6	15	30	80	160	250	450
液體比重		kg/L	≤1.30
原料容器量		L	26	50	220	420	620	980	1600
容器直徑		mm	400	550	770	1000	1200	1400	1600
引風機功率		kw	4.0	5.5	7.5	15	22	30	37
輔風機功率		kw	0.35	0.75	0.75	1.20	2.20	2.20	4
蒸汽	耗量	kg/h	40	70	99	210	300	366	465
蒸汽	壓力	Mpa	0.40-0.60
電熱型功率		kw	9	15	21	25.5	51.5	60	75
壓縮空氣	耗量	m3/min	0.5	0.9	0.9	0.9	1.1	1.3	1.8
壓縮空氣	壓力	Mpa	0.20-0.60
作業溫度		℃	室溫-130℃自動調節
產品水份		%	≤0.5%
物料收得率		%	99%
設備噪音		dB	≤70
主機尺寸	Φ	mm	400	550	770	1000	1200	1400	1600
	H1	mm	940	1050	1070	1180	1620	1620	1690
	H2	mm	2100	2400	2680	3150	3630	4120	5050
	H3	mm	2450	2750	3020	3700	4100	4770	5800
	B	mm	740	890	1110	1420	1600	1820	2100

選型例：要求每批次處理流浸膏量I=120kg(含固量為30%)、種子量II=60kg,可由I、II得出理論成品量M=mI+mII=120kg*30%+60kg=96kg,工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-30B型噴霧干燥制粒機較為適宜。

項目		單位機型	PGL-3C	PGL-5C	PGL-10C	PGL-20C	PGL-30C
流浸膏	最小	kg/h	5	10	20	40	55
流浸膏	最大	kg/h	15	30	60	100	140
沸騰能力	最小	kg/批	10	25	60	100	150
沸騰能力	最大	kg/批	16	50	180	250	450
液體比重		kg/L	≤1.30
原料容器量		L	180	250	650	1200	2200
容器直徑		mm	700	900	1200	1400	1600
引風機功率		kw	7.5	11	18.5	22	30
輔風機功率		kw	0.75	1.1	2.2	4	4
蒸汽	耗量	kg/h	100	175	230	400	550
蒸汽	壓力	Mpa	0.40-0.60
電熱型功率		kw	31.5	40.5	58.5	81	90
壓縮空氣	耗量	m3/min	1.1	1.3	1.4	1.8	2
壓縮空氣	壓力	Mpa	0.40-0.60
作業溫度		℃	室溫-160℃自動調節
產品水份		%	≥0.2
物料收得率		%	≥99
設備噪音		dB	<77
主機尺寸	Φ	mm	700	900	1200	1400	1600
	H1	mm	1070	1100	1180	1260	1510
	H2	mm	2620	2800	3200	3620	4510
	H3	mm	3120	3300	3700	4200	5010
	B	mm	1040	1240	1620	1820	2300

選型例：要求每批次處理流浸膏量I=120kg(含固量為30%)、種子量II=60kg,可由I、II得出理論成品量M=mI+mII=120kg*30%+60kg=96kg,工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-10C型噴霧干燥制粒機較為適宜。
